名稱：JSDB-30雙速多用絞車

詳細信息

一、JSDB-30雙速多用絞車的用途：

JSDB-30雙速多用絞車主要用于煤礦井下的礦車調度、物料運輸及各類機電設備的搬遷等。輔助運輸工作，還可用于回采工作面的回柱放頂。該絞車具有快速和慢速兩種速度，可根據現場的需要變換速度和牽引力進行不同條件下的工作。

JSDB-30雙速多用絞車的型式為單筒纏繞式，它通過聯軸節、減速器、一級開式圓柱齒輪將動力傳遞到滾筒。通過控制電機的正傳、反轉和停轉，從而使纏繞在卷筒上的鋼絲繩進入工作狀態。減速箱是絞車的傳動心臟，共有兩種速度圖示為慢速轉動位置，其快速轉動位置是搬動掉速手把將第_一級閉式圓柱齒輪轉動的小齒輪滑移到與內齒圈聯接，便實現快速傳動

JSDB-30雙速多用絞車結構緊湊、布置對稱、重_心低、剛度和強度好。既可打頂住又可安設地錨。本機安全可靠，操作方便，維護簡易 .

二、JSDB-30雙速多用絞車技術參數：

型號		JSDB-19		JSDB-25		JSDB-30
		快速	慢速	快速	慢速	快速	慢速
鋼絲繩靜張力KN	外層最_大靜張力	27.8	190	30	250	38	300
	內層最_大靜張力	43.4	320	56	390	64	470
	平均靜張力	35.6	255	43	320	51	380
繩速 m/s	最_大繩速（外層）	1.60	0.20	1.51	0.20	1.66	0.20
	平均繩速	1.31	0.18	1.145	0.16	1.145	0.174
卷筒	容繩量	500		500		800
	直徑X寬度	ф545x570		ф545x760		Ф650x800
鋼絲繩	直徑	30		30		30
	結構	6x19		6x19		6x19
	公稱強度kn	1670		1670		1670
電動 機	型號	YBK2-280S-6		YBK2-280M-6		YBK2-315S-6
	功率KW	45		55		75
	轉速rpm	980		980		980
	電壓V	660/1140		660/1140		660/1140
外形尺寸 MM	長x寬x高	3825x1214x 1470		3875x1274x 1187		4750X1516X1512
重量（包括電機）KG		5480		7800		8200

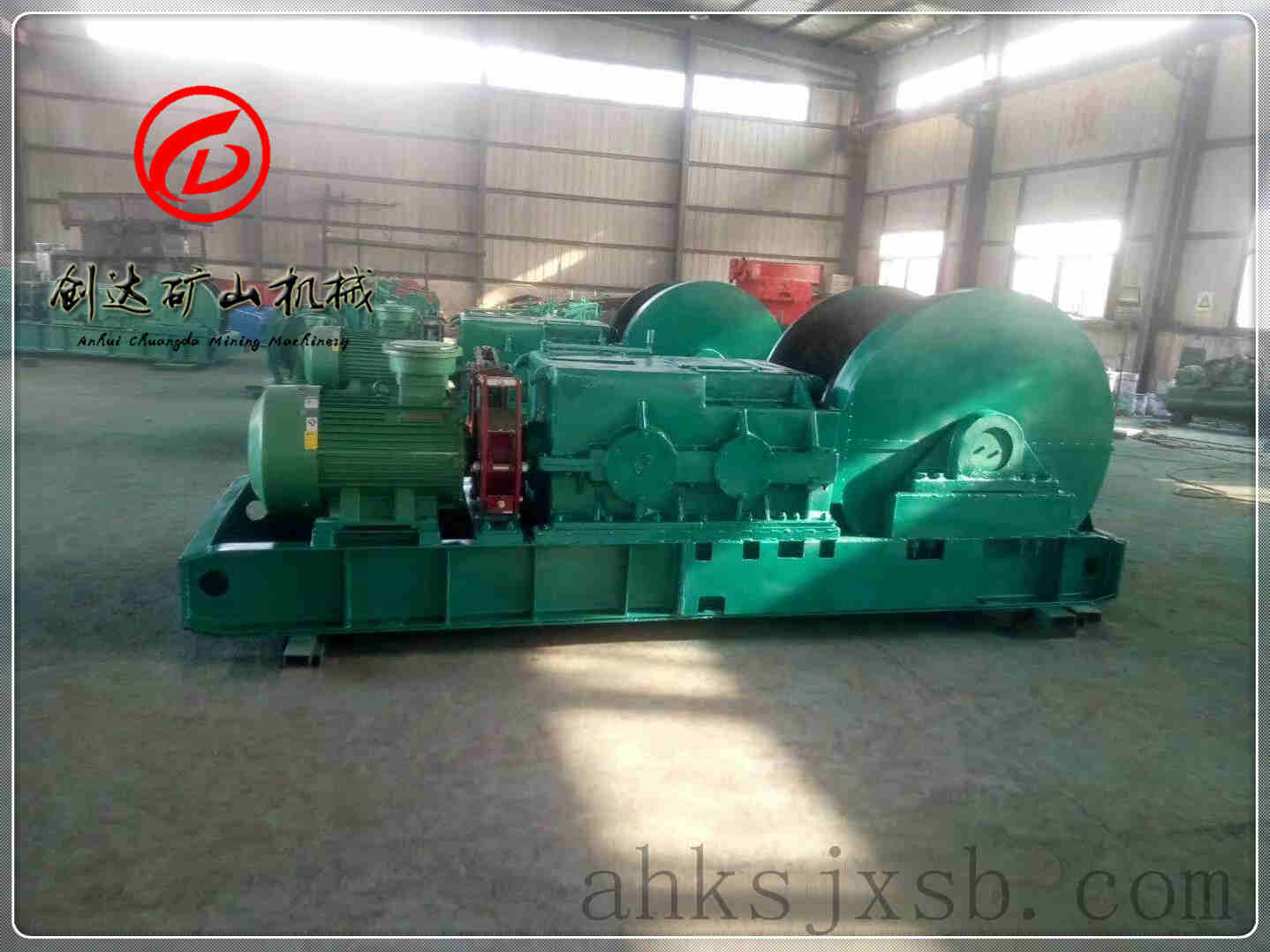

三、JSDB-30雙速多用絞車實物圖：

JSDB-30雙速多用絞車

四、JSDB-30雙速多用絞車源頭工廠聯系方式：

安徽創達礦山設備有限公司專業生產礦用調度絞車、礦用雙速多用絞車、礦用回柱絞車、礦用耙斗裝巖機、礦用運輸絞車、礦用張緊絞車等.

聯系電話：15805573999 絞車源頭工廠，真正的生產廠家！
